Heftruckvorken kiezen en keuren: lengte, dikte en slijtage
Een heftruckvork moet de last over ten minste twee derde van haar lengte ondersteunen; voor een europallet in de lengterichting komt dat neer op de standaardlengte van 1.150 mm. Vorken zijn daarnaast veiligheidsonderdelen die bij de periodieke keuring horen: een scheur, een zichtbare kromming of ongeveer 10% materiaalverlies bij de hiel betekent afkeuren en vervangen per paar.
Beide punten worden in de praktijk onderschat. Te korte vorken laten de last kantelen, te lange vorken kosten draagvermogen, en een versleten vork breekt zonder waarschuwing — meestal met een last op hoogte.
Welke vorklengte heeft u nodig?
De vuistregel is dat de vork de last over ten minste twee derde van de lengte van die last ondersteunt. Vertaald naar de lasten die in Nederlandse magazijnen het meest voorkomen:
| Last | Opname | Gangbare vorklengte |
|---|---|---|
| Europallet 1.200 × 800 mm | In de lengterichting | 1.150 mm (standaard) |
| Europallet 1.200 × 800 mm | Overdwars, aan de korte zijde | 1.000 mm |
| Blokpallet 1.200 × 1.000 mm | In de lengterichting | 1.150 mm |
| Diepe kist of container tot circa 1.500 mm | In de lengterichting | 1.400 mm |
| Lange kisten, balken, profielen | In de lengterichting | 1.800 mm |
| Twee europallets achter elkaar | Dubbele opname | 2.400 mm |
Te kort is onveilig: de last steekt ver over de vorkpunt en kan kantelen. Te lang is ook een probleem: de vorken steken achter de pallet uit en beschadigen wat erachter staat, en het extra gewicht en het verschoven zwaartepunt kosten capaciteit.
Waarom langere vorken capaciteit kosten
Elke capaciteitsopgave geldt bij een lastzwaartepunt van meestal 500 of 600 mm vanaf de vorkrug. Langere vorken schuiven het zwaartepunt van de last naar voren, waardoor het lastmoment toeneemt en de restcapaciteit daalt. De rekenwijze is een momentvergelijking: capaciteit maal de afstand van het lastzwaartepunt tot de hartlijn van de vooras blijft gelijk.
Een rekenvoorbeeld met voorbeeldgetallen — de werkelijke waarden staan op het typeplaatje en in het VDI-typeblad van uw truck. Stel een nominale capaciteit van 2.500 kg bij een lastzwaartepunt van 500 mm, en een afstand van 400 mm tussen de vorkrug en de hartlijn van de vooras. Het maximale lastmoment is dan 2.500 × (500 + 400) = 2.250.000 kg·mm. Ligt de last op vorken van 2.400 mm en verschuift het zwaartepunt naar 900 mm, dan blijft 2.250.000 / (900 + 400) = circa 1.730 kg over. Bijna een derde van het draagvermogen verdwijnt zonder dat er iets aan de truck is veranderd.
Laat dit daarom vooraf berekenen en het typeplaatje aanpassen; de volledige rekenwijze staat in restcapaciteit berekenen.
Dikte, breedte en ophanging
- Dikte en hoogte horen bij de capaciteitsklasse van de truck. Zwaardere vorken op een lichte truck heeft geen zin; lichtere vorken op een zware truck is gevaarlijk.
- Breedte kiest u op uw last: smalle vorken voor kleine kisten, brede voor stabiliteit onder grote pallets.
- Ophanging. De meeste heftrucks gebruiken een haakvork op een vorkendrager. De bevestigingsmaten daarvan zijn genormeerd in ISO 2328:2011, die de uitwisselbaarheid regelt voor heftrucks tot en met een nominale capaciteit van 10.999 kg. Daardoor passen vorken en aanbouwdelen van verschillende leveranciers op elkaar, mits de klasse van de vorkendrager overeenkomt. Controleer die klasse dus altijd voordat u vorken van een ander merk bestelt.
- Speciale uitvoeringen. Vorken met afgeronde punt voor kwetsbare lasten, gecoate vorken voor krasgevoelige producten, of vorken met een hoger draagvermogen voor klemwerk.
Waarop de keurmeester controleert
Vorken horen bij de periodieke keuring die op grond van artikel 7.4a van het Arbeidsomstandighedenbesluit verplicht is; in Nederland is dat de jaarlijkse VA-keuring. De methodische basis voor het beoordelen en repareren van vorken in gebruik is ISO 5057:2022, de norm voor inspectie en reparatie van vorken op heftrucks. Die norm verving op 1 augustus 2022 de versie uit 1993, die sindsdien is ingetrokken; werkt uw keuringsbedrijf nog met de oude editie, dan is dat een terechte vraag.
| Controlepunt | Hoe wordt het beoordeeld | Gevolg |
|---|---|---|
| Slijtage aan de hiel | Met een schuifmaat, door de dikte bij de hiel te vergelijken met het verticale deel van dezelfde vork | Afkeur bij circa 10% materiaalverlies; dat is de praktijkgrens die keurmeesters hanteren. Het formele criterium staat in de normtekst zelf |
| Scheuren | Visueel, vooral bij de hiel, de lasnaden en de ophanging | Directe afkeur, ongeacht de lengte van de scheur |
| Verbuiging van het blad | Rechte lat langs het vorkblad leggen | Afkeur; de vork is permanent overbelast geweest |
| Hoogteverschil van de punten | Beide vorken op gelijke hoogte zetten en de punten vergelijken | Een met het blote oog zichtbaar verschil is te veel |
| Vergrendeling | Pen of grendel op aanwezigheid en werking | Afkeur tot de borging is hersteld |
| Merkteken | Capaciteitsaanduiding op de vork moet leesbaar zijn | Onleesbaar merkteken betekent dat de capaciteit niet is vast te stellen |
Repareren of vervangen?
ISO 5057:2022 gaat uitdrukkelijk over inspectie én reparatie, maar in de praktijk is de ruimte voor reparatie smal. Rechtbuigen, lassen aan het blad of opbouwen van de hiel raakt de warmtebehandeling van het staal en is werk voor de fabrikant of een daartoe gekwalificeerd bedrijf, niet voor de eigen werkplaats. Wat u wel zelf laat doen: borgpennen vervangen, merktekens opnieuw aanbrengen en de vorkendrager reinigen en controleren.
Vervang vorken altijd per paar, ook als er één is afgekeurd. Twee vorken met verschillende slijtage geven een scheve last en een ongelijke belasting op het vorkenbord.
Dagelijks even kijken
De chauffeur hoeft geen schuifmaat te hanteren, maar wel te melden wat hij ziet: een zichtbare scheur, een vork die krom staat, een ontbrekende grendel of een punt die duidelijk lager hangt. Neem het op in uw dagelijkse checklist, en laat de meting met de schuifmaat maandelijks doen. Hoe de vorkcontrole in de jaarlijkse keuring past, leest u in onderhoud en VA-keuring.
Wat geeft u door bij het bestellen?
- Merk, type en bouwjaar van de truck, en de klasse van de vorkendrager.
- De maat van uw pallet of last, en of u die in de lengte of overdwars opneemt.
- Het zwaarste lastgewicht en de hoogte waarop u dat stapelt.
- Welke aanbouwdelen er gemonteerd zijn of komen.
- De bijzonderheden van uw last: kwetsbaar, krasgevoelig, of klemwerk.

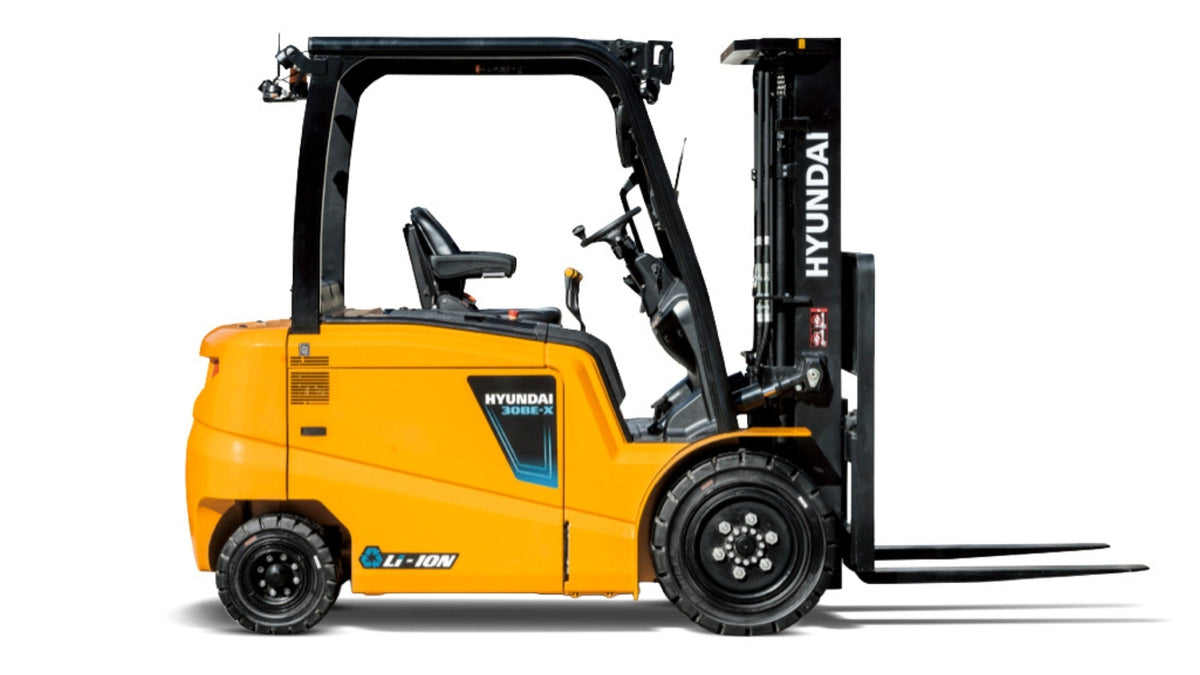

Met die vijf gegevens leveren wij de juiste vorken inclusief de aangepaste capaciteitsopgave. Bestelt u vorken bij een nieuwe machine, dan stemmen wij lengte en klasse direct af op het model — bijvoorbeeld de Hyundai 25BE-X van 2,5 ton of de 35BE-X van 3,5 ton. Wij leveren vorken en aanbouwwerktuigen voor Hyundai en voor andere merken; geef uw gegevens door bij de offerteaanvraag.
Veelgestelde vragen
Hoe vaak moeten vorken gekeurd worden?
ISO 5057 gaat uit van minstens één keer per jaar, en vaker bij zware of intensieve inzet. In de praktijk loopt die inspectie mee met de jaarlijkse VA-keuring van de truck. De inspecteur meet de slijtage, controleert op scheuren en kijkt naar de hoek en de vorkpuntstand.
Wanneer wordt een vork afgekeurd?
De bekendste grens is 10 procent slijtage op de vorkrug: dan is de draagkracht met ongeveer een vijfde afgenomen en moet de vork eruit. Verder gelden scheuren, een vervormde hiel, een afwijkende hoek en een hoogteverschil tussen de twee vorkpunten als afkeur. Vorken worden niet gelast, ze worden vervangen.
Welke vorklengte kies ik?
De vork moet minstens tot tweederde onder de last komen. Voor een europallet in de lengte is 1.150 mm gangbaar, dwars 1.000 mm. Langer is niet altijd beter: een langere vork verschuift het lastzwaartepunt naar voren en kost restcapaciteit, en steekt bij dubbele pallets aan de achterkant uit.
Wat betekent vorkenbord klasse II of III?
Dat is de ISO 2328-klasse van de ophanging, en die bepaalt welke vorken en aanbouwdelen passen. Klasse II wordt gebruikt tot ongeveer 2,5 ton, klasse III daarboven. Koopt u vorken of een klem los bij, controleer dan altijd eerst de klasse van uw vorkenbord.
