Gangpadbreedte berekenen: past deze heftruck in uw magazijn?

De gangpadbreedte die u nodig heeft is de Ast-waarde van de truck plus een werkmarge van ongeveer 200 mm. Voor een 3-wiel Hyundai 15BT-9U is dat circa 3.245 mm plus marge, voor een 4-wiel 35BE-X circa 4.130 mm plus marge. Past de truck niet in uw smalste gang, dan is de rest van de specificatie niet meer relevant.

Wat betekent Ast precies?

Ast is de werkgangbreedte: de ruimte die een heftruck nodig heeft om haaks een pallet in een stelling te zetten en er weer uit te rijden. Fabrikanten geven die waarde op in het VDI 2198-typeblad, de uniforme opzet waarmee gegevens van verschillende merken vergelijkbaar worden. Belangrijk daarbij: de opgave hoort altijd bij één specifieke palletmaat en oriëntatie. Verandert uw palletmaat of de ligging op de vorken, dan verandert de Ast mee.

De waarde is opgebouwd uit de draaicirkel van de truck, de lengte van de last, de afstand van de vorkenrug tot de achterkant van de truck en een rekenmarge. In de praktijk rekent de branche met circa 200 mm extra speling. Zonder die marge schuurt elke vergissing tegen een stellingpaal.

Welke Ast hoort bij welk model?

Onderstaande waarden komen rechtstreeks uit de typebladen van Hyundai en gelden bij een pallet van 1.000 × 1.200 mm overdwars. Wa is de draaicirkel.

Twee dingen vallen op. Het verschil tussen een 3-wieler en een 4-wieler in dezelfde klasse is circa 160 mm (20BT-9U 3.365 mm tegenover 20BE-X 3.525 mm). En binnen de 4-wielserie kost elke halve ton capaciteit ruwweg 70 tot 335 mm extra gangpad: van 3.525 mm bij 2 ton naar 4.130 mm bij 3,5 ton. Wie op capaciteit ruim kiest, moet dus ook op ruimte ruim zitten. De afweging staat verder uitgewerkt in 3-wiel of 4-wiel.

Hoe verandert de Ast met de palletmaat?

Een europallet meet 800 × 1.200 mm; een blokpallet of industriepallet 1.000 × 1.200 mm. Het typeblad geeft per serie een tweede regel voor de europallet:

• BT-9U (3-wiel), europallet overdwars: 3.370 mm (15BT-9U), 3.460 mm (18BT-9U) en 3.490 mm (20BT-9U). Dat is telkens 125 mm meer dan bij de blokpallet overdwars.
• BE-X 1,6 en 2 ton, europallet in de lengte: 3.705 mm en 3.725 mm, oftewel 200 mm meer.
• BE-X 2,5 tot 3,5 ton, europallet in de lengte: 4.008 mm, 4.210 mm en 4.330 mm, oftewel 150 tot 200 mm meer.

Geef bij een offerteaanvraag daarom altijd uw palletmaat én de ligging op de vorken door. Een verschil van 200 mm is precies het verschil tussen passen en niet passen.

Zo meet u uw eigen gang

1. Meet de smalste gang, niet de gemiddelde. Loop het hele magazijn door en noteer de krapste plek. Daar wordt uw keuze bepaald.
2. Meet tussen de uitstekende delen. Niet van stellingstaander tot stellingstaander, maar tussen wat er werkelijk uitsteekt: pallets die een paar centimeter overhangen, doorgezakte legborden, afvalbakken, laadkabels.
3. Noteer uw palletmaat en oriëntatie. Europallet 800 × 1.200 mm of blokpallet 1.000 × 1.200 mm, en overdwars of in de lengte.
4. Kijk omhoog en omlaag. Vrije doorrijhoogte bij deuren en tussenvloeren, en de vloerbelasting. Een 35BE-X weegt onbeladen 5.272 kg en zet beladen 7.696 kg op de vooras.
5. Houd marge aan. Reken minstens 200 mm extra boven de opgegeven Ast. Chauffeurs rijden niet millimeterprecies, zeker niet in de laatste twee uur van een dienst.

Rekenvoorbeeld: past een 2,5-tonner in 4 meter?

Uw smalste gang meet 4.000 mm tussen de stellingen. U werkt met europallets die in de lengte op de vorken gaan. Voor de 25BE-X geeft het typeblad dan 4.008 mm Ast. Zonder marge zit u er al 8 mm boven; met de gebruikelijke 200 mm werkmarge komt u 208 mm tekort.

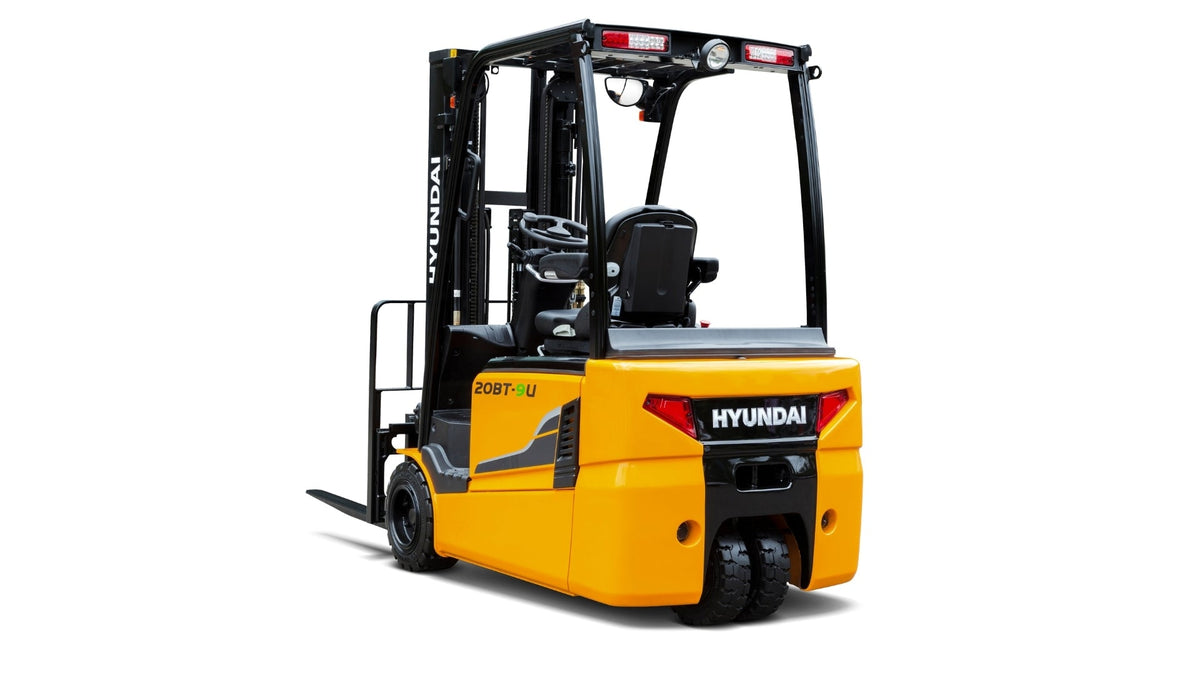

Drie uitwegen. U legt de pallets overdwars, waarmee u op 3.858 mm uitkomt en 142 mm marge overhoudt: krap maar werkbaar. U kiest de Hyundai 20BE-X met 3.525 mm en houdt 475 mm over, mits uw restcapaciteit dat toelaat. Of u zet een 3-wieler in: de Hyundai 20BT-9U vraagt 3.365 mm en laat 635 mm ruimte.

Wat als de gang te smal blijft?

• Kies een 3-wieler. Het centrale achterwiel maakt een draaicirkel vanaf 1.540 mm mogelijk. U levert wel in op stabiliteit buiten en op hoogte; zie 3-wiel elektrische heftruck.
• Kies een kleinere capaciteitsklasse. Een 2-tonner is korter dan een 3,5-tonner. Controleer eerst of uw zwaarste last dat toelaat.
• Splits het werk. Een pallettruck of stapelaar voor de smalle gangen en een heftruck voor laden en lossen is vaak goedkoper dan één machine die overal half past.
• Verbouw de stellingen. Duur, maar bij een magazijn dat u jaren houdt soms de beste investering, vooral als u er meteen hoger mee kunt stapelen.

Wat verwacht de wetgever van uw gangpad?

Gangpadbreedte is niet alleen een technische maat. Het Arboportaal somt onder de maatregelen tegen aanrijdgevaar onder meer op: verlichting van werkplek en transportmiddelen, geluidssignalering, camera’s en sensoren tegen dode hoeken, markering van routes en parkeerzones, en een verkeersplan. Waar heftrucks en voetgangers dezelfde ruimte delen, is de breedte van de gang één van de factoren die u in de RI&E moet afwegen.

Een praktische uitwerking staat in de handleiding verkeersplan van evofenedex: inventarisatie van verkeerssoorten, vaste routes, conflictpunten, vloermarkering per kleur en verkeersregels bij de ingang. Die handleiding noemt het Arbobesluit artikelen 3.6, 3.7, 3.14, 3.15 en 7.23 als grondslag. Zie ook magazijninrichting en heftruckroutes.

Drie fouten die het vaakst worden gemaakt

• De folderwaarde zonder marge overnemen. Ast is een rekenmaat bij perfect manoeuvreren, geen werkbare gangbreedte.
• Meten in een leeg magazijn. Meet als de stellingen vol staan; overhangende pallets kosten aan beide zijden ruimte.
• De palletoriëntatie vergeten. Dezelfde truck kan 200 mm meer nodig hebben zodra dezelfde pallet anders op de vorken ligt.

Laat het vooraf narekenen

Geef bij uw aanvraag door: de breedte van uw smalste gang, uw palletmaat en oriëntatie, de vrije doorrijhoogte bij deuren en de zwaarste last. Wij rekenen de Ast uit voor het model dat u overweegt, en zeggen het als hij niet past. Een demo op locatie is de zekerste test: een week rijden in uw eigen gangen zegt meer dan elke berekening.

Twijfelt u over de maatvoering? Vraag een offerte aan met uw maten erbij; u krijgt binnen 24 uur een voorstel met de Ast-berekening voor uw palletmaat. Alle opgaven per model staan ook op specificaties van alle modellen.
